QEMU 架构

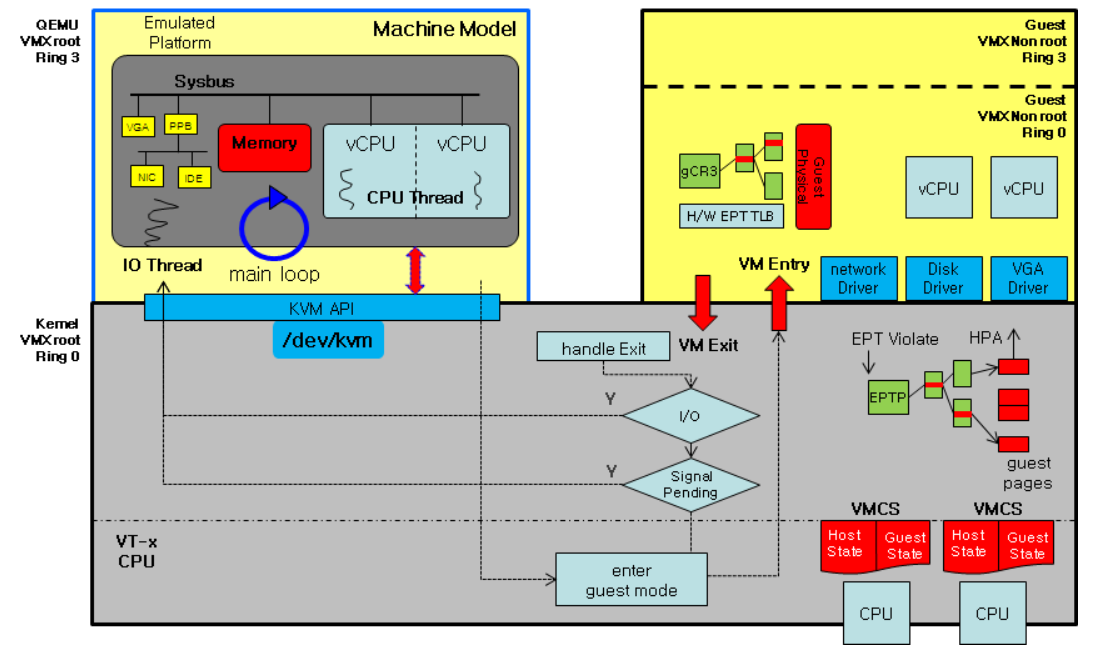

QEMU-架构图 deepwiki

QEMU 与 KVM 的完整架构整体上分为三大部分：

VMX root 模式的用户空间应用层（QEMU 进程）
VMX root 模式的内核空间（Linux KVM 驱动模块）
VMX non-root 模式的虚拟机运行环境（Guest 虚拟机）

其中，VMX root 和 VMX non-root 是 CPU 支持硬件虚拟化指令集（Intel 的 VT-x 技术）之后引入的两个模式：

VMX root 模式用于宿主机系统（即运行虚拟化软件的 Host），在该模式下可执行特权虚拟化指令，完整控制 CPU 虚拟化行为。
VMX non-root 模式用于运行客户机（即 Guest OS），Guest 在 non-root 模式下正常运行，绝大部分指令可直接由物理 CPU 执行。特殊敏感操作会导致 CPU 从 non-root 模式退出到 root 模式（VM-Exit），交由 KVM/QEMU 处理。

无论 VMX root 还是 VMX non-root 模式，都包含 ring 0 到 ring 3 共 4 个特权级别。

QEMU 进程

在 QEMU 与 KVM 虚拟化架构中，QEMU 进程位于 VMX root 模式的用户空间，承担如下任务：

初始化虚拟机硬件环境：
- 创建虚拟芯片组（如 PCI 主桥、内存控制器）
- 根据用户启动参数 (-device 等) 创建并初始化各类虚拟设备（如磁盘、网卡、显卡、输入设备）
- 分配并管理来宾（Guest）物理内存空间，QEMU 将 Guest 的物理内存映射到宿主机进程虚拟地址空间中（使用 mmap 等系统调用）。
设备模拟与 IO 请求处理：
在虚拟机运行期间，QEMU 主线程会使用事件循环机制（main loop）监听并处理多种事件：
- 设备 IO 请求事件：当虚拟机对虚拟设备发起 IO 请求（PIO/MMIO）并触发 VM-Exit 后，KVM 会通过 ioctl 接口通知 QEMU 处理这些事件。
- 管理命令事件：如用户通过 QEMU 的管理界面或 QMP（QEMU Machine Protocol）发送的命令。
- 宿主机设备事件：如网络数据接收或宿主设备状态变化（例如 tap 网络设备的数据包到达），QEMU 会做出响应并模拟设备行为。
对于虚拟机设备 IO 访问事件，QEMU 用户空间通过预先注册的 MemoryRegionOps 等设备模型回调函数完成 IO 请求处理，模拟真实硬件的行为（例如返回设备寄存器值、进行 DMA 操作、发起中断请求）。
CPU 线程管理：
QEMU 为每个虚拟 CPU (vCPU) 创建单独的宿主机线程，用于代表并调度虚拟机 CPU 的执行流。QEMU 借助 KVM 驱动控制 CPU 的虚拟化行为，使 vCPU 线程能够在宿主机的 CPU 上直接执行 Guest 代码。

虚拟机 (Guest) 环境

Guest OS 在 VMX non-root 模式下运行，有自己的应用层和内核层：

对 Guest OS 而言，QEMU 和 KVM 完全透明，不需要对 Guest OS 做任何修改，就可以在虚拟机中正常运行。
Guest 虚拟机的每个 vCPU 对应宿主机中 QEMU 进程的一个线程。通过 KVM 和宿主 OS 调度，这些线程能直接在物理 CPU 上执行 Guest 代码。
Guest 虚拟机内存通过两层映射实现地址转换：
- GVA→GPA（Guest 虚拟地址 → Guest 物理地址）：由虚拟机自身 OS 页表管理。
- GPA→HPA（Guest 物理地址 → Host 物理地址）：由 KVM 驱动维护的 Extended Page Tables (EPT) 或 Shadow 页表完成。
Guest OS 中的设备通过 QEMU 呈现，Guest OS 在启动时进行设备枚举并加载相应的设备驱动程序。
Guest OS 运行中，通过 IO 端口 (PIO) 或内存映射 IO (MMIO) 与设备进行交互时，KVM 会截获这些敏感操作（VM-Exit）并将请求分发至 QEMU 用户空间，由 QEMU 负责处理这些设备请求。

KVM 内核驱动

KVM 驱动位于 VMX root 模式的 Linux 内核空间，以 misc 设备驱动形式 (/dev/kvm) 存在，提供如下功能：

为用户空间提供虚拟化控制接口（通过 ioctl 接口）：
- QEMU 等用户程序通过 /dev/kvm 接口创建并控制虚拟机实例，包括：
  - 创建虚拟机 (KVM_CREATE_VM)
  - 创建 vCPU (KVM_CREATE_VCPU)
  - 设置 Guest 内存布局 (KVM_SET_USER_MEMORY_REGION)
  - 启动和调度 vCPU 执行 (KVM_RUN ioctl)
处理虚拟机 VM-Exit 事件：
当 Guest 在 VMX non-root 模式下执行某些特殊指令或敏感操作时，会触发 VM-Exit，CPU 从 VMX non-root 模式退出到 VMX root 模式，KVM 接管控制权。KVM 在内核态解析退出原因 (vmexit_reason)：
- 对于常见的 MMIO/PIO 操作，KVM 通过 KVM_EXIT_MMIO 或 KVM_EXIT_IO 等事件类型将请求发送到用户空间 QEMU 进程。
- 对于部分性能敏感事件（如某些定时器、中断控制器或 virtio IO 请求），KVM 通过 ioeventfd 或 irqfd 机制高效通知用户空间或直接内核态处理，以减少 VM-Exit 次数。

QEMU 虚拟化

CPU 虚拟化

vCPU 创建与初始化

QEMU 为每个 vCPU 启动一个线程，使用 /dev/kvm 的 ioctl 建立虚拟机/虚拟 CPU：
KVM_CREATE_VM → KVM_CREATE_VCPU → mmap(KVM_RUN) → KVM_SET_REGS/SET_SREGS/SET_MSRS …
初始化完寄存器/CPUID/特性后进入主循环。

执行循环与 VM-Exit/Entry

vCPU 线程反复 ioctl(KVM_RUN) 进入来宾（VM-Entry）。当发生敏感事件/条件时硬件触发 VM-Exit 返回宿主：
典型原因：PIO、MMIO、CPUID/MSR 访问、HLT、外部中断窗口、EPT 缺页/权限、I/O 指令等。
KVM 将退出原因写入 struct kvm_run，QEMU读出后分发处理（设备回调、注入中断、继续运行等），随后再次 KVM_RUN（VM-Entry）

简化伪码：

for (;;) {
  ioctl(vcpu_fd, KVM_RUN);
  switch (run->exit_reason) {
    case KVM_EXIT_MMIO:  qemu_mmio_dispatch(run->mmio);  break;
    case KVM_EXIT_IO:    qemu_pio_dispatch(run->io);     break;
    case KVM_EXIT_HLT:   /* idle / wait */               break;
    /* … CPUID/MSR/INT_WINDOW/EPT_VIOLATION 等 … */
  }

VMCS/VMCB

Intel VT-x 使用 VMCS 保存每个 vCPU 的来宾/宿主状态（AMD SVM 对应 VMCB）。这不是“像系统调用那样的内核栈切换”，而是硬件虚拟化态切换：VM-Entry/Exit 时由 CPU 在 VMCS/VMCB 与宿主状态之间来回装载。

内存虚拟化

Guest process         Guest kernel                      QEMU (userspace)               Host kernel (KVM)              DRAM
GVA  ──►(guest PT)──►  GPA  ──►(EPT/NPT)──►  HPA     (HVA 仅用于用户态管理/拷贝)
             │                     │                       ▲
             │                     └─MMIO(未映射/设备型)───┘   ← VM-Exit → QEMU MemoryRegionOps 回调
             │
             └─IOVA(可选, 有vIOMMU时)──►(vIOMMU映射)──►GPA───►(EPT/NPT)──►HPA

内存地址类别

GVA（Guest Virtual Address）：来宾进程看到的虚拟地址，受来宾内核维护的页表（CR3 指向的页表根）管理。
GPA（Guest Physical Address）：来宾眼中的“物理地址”，由来宾内核分配/管理，实际上只是一个客户机物理地址空间。
HVA（Host Virtual Address）：宿主机用户态（QEMU 进程）的虚拟地址，QEMU 用 mmap() 得到，用来承载来宾的“物理内存”数据。
HPA（Host Physical Address）：宿主机真实物理地址。

真正跑指令的“硬件级地址翻译”，根本不认识 HVA。

CPU 在来宾里做访存时，只走这条链路：

GVA（来宾虚拟） →【来宾页表】→ GPA（来宾物理） →【EPT/NPT（二级页表）】→ HPA（宿主物理）

HVA（Host Virtual Address）只是QEMU 这个用户态进程里的指针，给 QEMU/KVM 在“管理阶段/缺页处理/用户态拷贝”用的，不在硬件翻译链路里。
